ダイキン天カセエアコンお掃除機能付き機種の分解洗浄その2
ダイキンのパッケージエアコン掃除機能付きです。こちらの機種を分解しますが、お掃除機能を取った後は、普通のダイキン新型エアコンと全く同じです。この後の分解は、ダイキン天カセタイプ写真解説でご覧ください。
 |
| 続いて、このゴミを貯める箱の部分を取り外します。これもビスで止まっているわけではありませんので、プラスチックの止めの部分を動かすだけで取れます。 |
 |

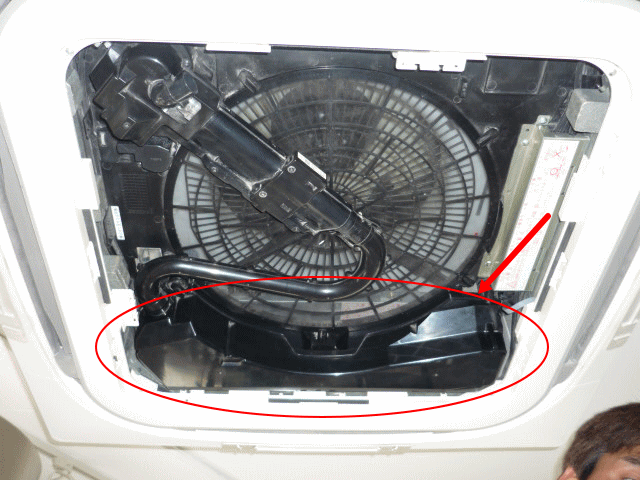

| 写真の○の部分のプラスチックの止めの部分を回すだけでこの箱を取る事が出来ます。引く感じで引っ張るとすぐに取れます。 |
 |

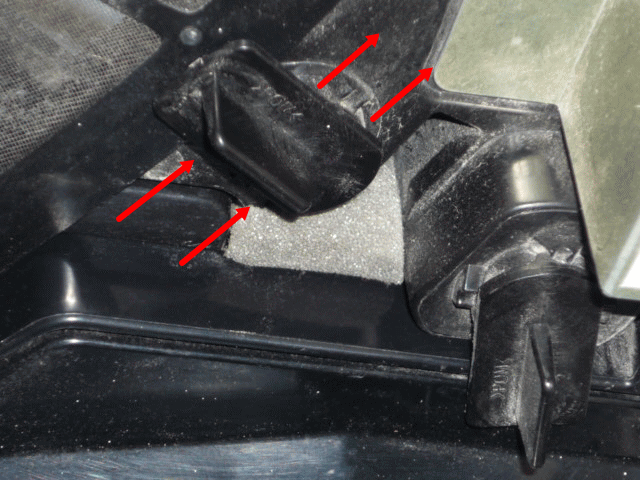

| 一つ上の写真の○の部分を拡大した写真です。この部分を手で、時計と反対回りですこしずらすと箱は取れます。 |
 |

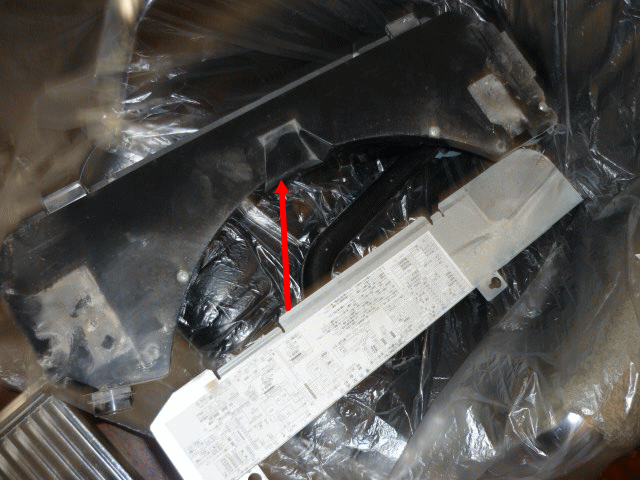

| こちらが取り外した箱の部分です。 |
 |
| 続いて、この黒いパネルを取ります。この矢印の所にビスがありますので、このビスを全部外すと簡単にこの黒いパネルを取る事が出来ます。これを取る理由は、室内基盤を開けるためです。写真では、右側の基盤のふたが開いていますが、これは意味がありません。関係ないので、気にしないでください。 |
 |

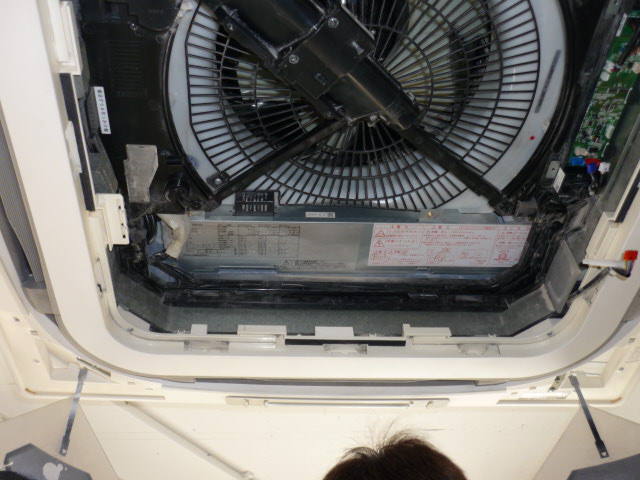

| このように、基盤のふたが出てきます。実はこの写真では、丸いフィルターがすでに取り外されていますが、実際の作業ではまだ付いているものだと考えて下さい。次の写真でこのフィルターを取る方法を解説致します。 |
 |
| 写真の○の部分のビスを緩めます。これは手で緩められるものです。実はこの写真にもすでにフィルターは写っていませんのでご注意ください。付いているものとして、解説しています。このビスを緩めると丸いフィルターを取れます |
 |
| このように、棒の部分を少しずらす事が出来ますので、その状態でフィルターを取ってください。この写真でもすでに、フィルターを取っているので、フィルターは実際にはありませんが、あるものと考えて下さい。 |
